CK210-Fanuc緊湊小型教學級數控車床，專為教育環境設計的最節省空間的數控機床,這款緊湊的小型教育CNC車床是學生學習CNC加工的理想入門，能夠進行復雜的車削和高精度小零件制造。采用行業標準的 FANUC 系列 Oi-TF Plus 控制器，讓學生能夠獲得與專業環境相同的技術的實踐經驗。這臺機床能夠切割輕質材料和車削金屬，彌合了課堂學習和實際制造之間的差距，為學生在先進制造領域從事高薪、高要求的職業做好準備。使用行業中相同的控制系統為學生提供實踐技能和經驗，通過現代機械加工和制造工藝的實踐經驗為學生進入勞動力市場做好準備。
100mm自定心3爪卡盤，可選4爪卡盤或帶法蘭的ER40筒夾卡盤；采用鑄鐵主軸箱，噪音低，具有良好的剛性和穩定性，有利于加工精度。
本機設計有導軌絲桿潤滑系統，降低各運動部件之間的摩擦，?防止焦化及減少磨損，可提高機器的導軌與絲桿的性能和壽命。
配有工件冷卻循環過濾系統，可有效散熱并去除雜質，通過循環冷卻液?來降低工件和切削刀具的溫度，有效地帶走熱量，保障工件質量、延長刀具壽命。
配備4工位電動刀架，使用刀具規格為12*12mm；一次裝夾中完成多種加工工序，以縮短加工的輔助時間，減少加工過程中由于多次安裝工件而引起的誤差。

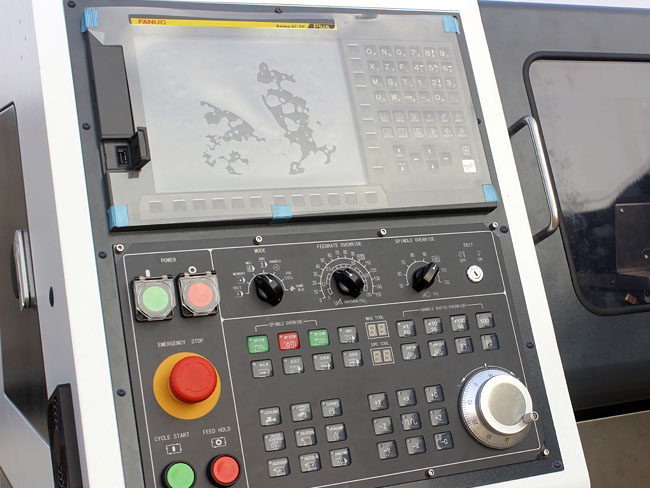

它是為車削應用量身定制的基本 CNC 系統。這個基本但功能強大的系統提供可定制的功能和屏幕，非常適合精細表面加工和縮短循環時間。
身床選用優質鑄造材料，更穩重；帶車床尾座、使用220伏單相電源、內部配有照明系統、配有安全門保護裝置，操作安全。
技術參數 |
||
項目 |
標配 |
可選配 |
定位精度 |
0.02mm |
|
重復定位精度 |
0.03mm |
|
數控系統 |
FANUC Series Oi-TF Plus |
SINUMERIK 808D |
電動刀架 |
4 工位 |
8 工位 |
回轉直徑 |
210mm |
|
卡盤直徑 |
100mm |
|
主軸轉速 |
300-1800r/min |
|
主軸通孔 |
26mm |
|
主軸錐度 |
MT4 |
|
主軸功率 |
1100W |
|
冷卻系統 |
Water Cooled /29L |
|
X 軸行程 |
90mm |
|
Z 軸行程 |
300mm |
|
X/Z 軸電機 |
400W 伺服電機 |
|
XZ軸最快移動速度 |
8000mm/min |
|
XZ軸最快切削速度 |
4000mm/min |
|
電子手輪 |
4 axis |
|
車刀尺寸 |
12×12mm |
|
尾座錐度 |
MT2 |
|
尾座套筒直徑 |
20mm |
|
尾座行程 |
25mm |
|
使用電源 |
380VAC (3 相) |
|
凈重/毛重(NW/GW) |
280/320KG |
|

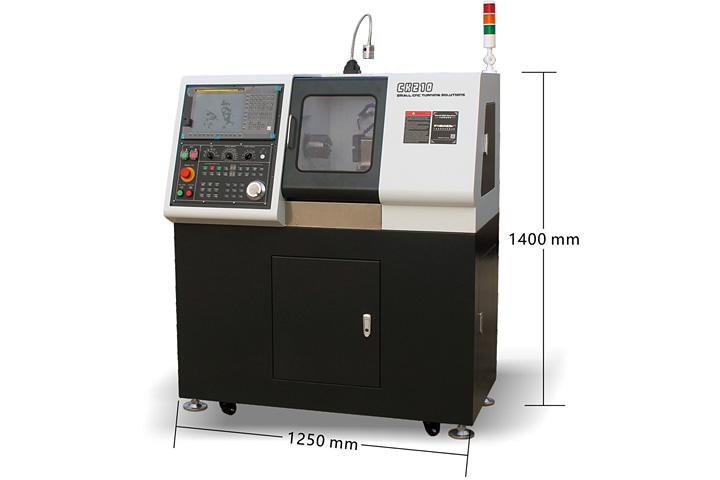

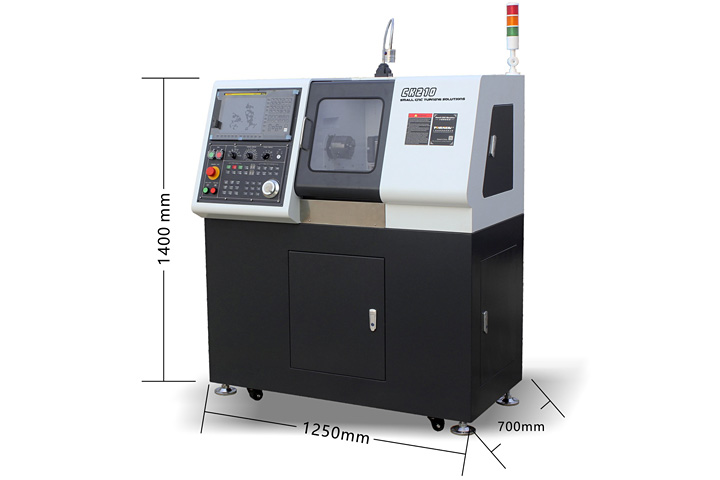

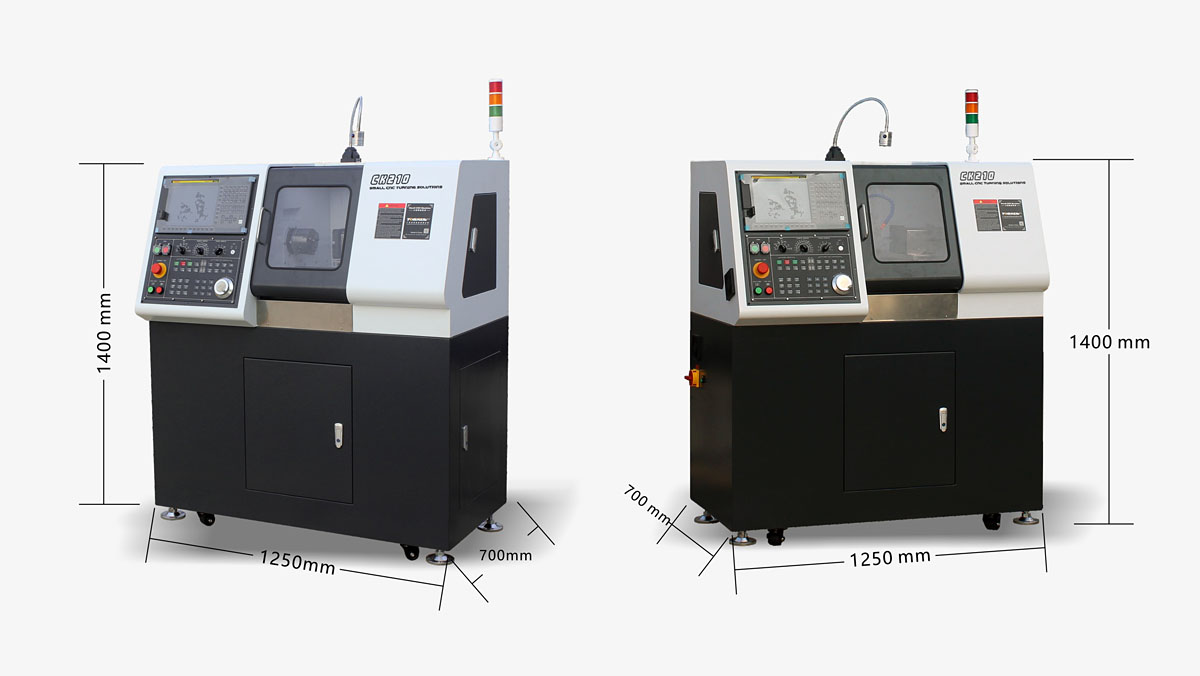

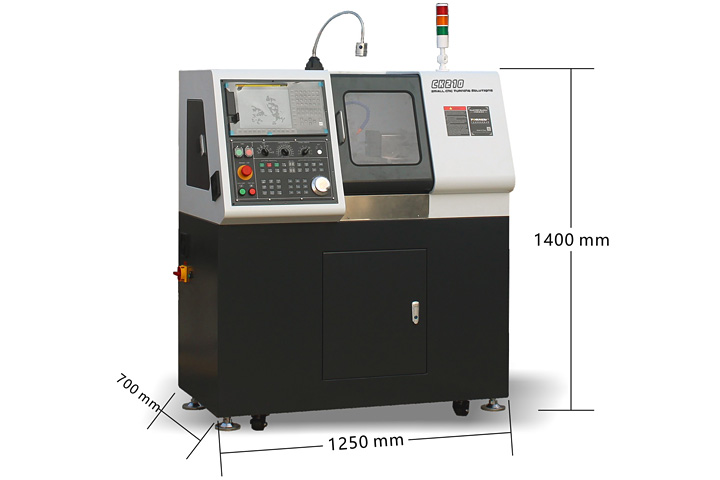

外形尺寸 |
1250×700×1400mm |
|
包裝尺寸 |
1400×860×1600mm |
|
